Puces d'atomisation piézo : un guide complet de la technologie, des applications et des innovations

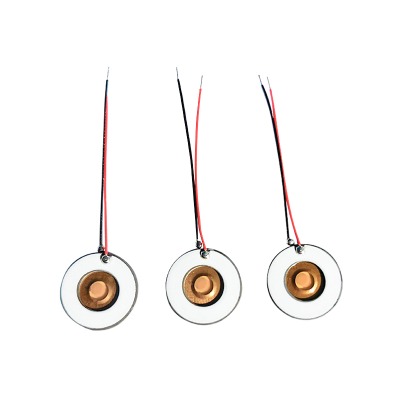

Introduction aux puces d'atomisation piézo-électrique

Qu’est-ce que l’atomisation piézo ?

L'atomisation piézoélectrique représente une méthode très efficace pour convertir un liquide en fines gouttelettes grâce aux vibrations mécaniques générées par des matériaux piézoélectriques. Le puce d'atomisation piézo agit comme composant central de ce processus, transformant l’énergie électrique en oscillations mécaniques à haute fréquence. Ces oscillations créent des ondes capillaires à la surface du liquide, conduisant finalement à l’éjection de gouttelettes.

Contrairement aux systèmes traditionnels d'atomisation pneumatique ou d'atomisation par ultrasons, l'atomisation piézoélectrique ne repose pas sur un flux d'air ou des ondes acoustiques de haute puissance. Au lieu de cela, il utilise des vibrations contrôlées avec précision à l’échelle micrométrique, ce qui le rend adapté aux applications nécessitant un contrôle précis de la taille des gouttelettes et une faible consommation d’énergie. Ce principe est largement adopté dans les inhalateurs médicaux, les humidificateurs, les revêtements industriels et les pulvérisateurs agricoles.

Essentiellement, l’atomisation piézoélectrique est une technologie propre, silencieuse et économe en énergie qui tient de plus en plus l’attention dans les industries en raison de son évolutivité et de sa précision.

Effet piézoélectrique en atomisation

L'effet piézoélectrique est le principe physique fondamental derrière la puce d'atomisation piézoélectrique. Il décrit le phénomène dans lequel certains matériaux cristallins, tels que le titanate de zirconate de plomb (PZT) ou le quartz, génèrent des contraintes mécaniques lorsqu'un champ électrique est appliqué. Lorsqu'une tension alternative est introduite, le matériau se dilate et se contracte rapidement, produisant des vibrations à des fréquences ultrasoniques.

Dans le cadre de l’atomisation, cette vibration est transmise à un film liquide posé à la surface de la puce. L'énergie mécanique provoque une instabilité de surface, conduisant à la fragmentation de la couche liquide en microgouttelettes uniformes, un processus connu sous le nom de génération de microgouttelettes. La fréquence et l’amplitude précises de la vibration déterminent la taille et la distribution des gouttelettes.

Cette conversion électromécanique permet une atomisation cohérente sans chauffage ni pressurisation externe, offrant ainsi une sécurité et une compatibilité matérielle améliorée. De ce fait, l’atomiseur piézoélectrique est devenu un élément crucial de la technologie moderne de nébulisation, alliant compacité et hautes performances.

Avantages de l'atomisation piézo

L'adoption de puces d'atomisation piézoélectrique apporte des avantages significatifs par rapport aux méthodes d'atomisation conventionnelles. Le tableau ci-dessous résume les principales différences entre les technologies d'atomisation courantes.

Comparaison des technologies d'atomisation

Type de technologie	Mécanisme de conduite	Efficacité énergétique	Uniformité des gouttelettes	Niveau de bruit	Demande d'entretien
Atomisation piézo	Vibration piézoélectrique	Élevé	Excellent	Très faible	Faible
Atomisation par ultrasons	Résonance acoustique	Moyenne	Modéré	Élevé	Modéré
Atomisation pneumatique	Flux d'air comprimé	Faible	Variable	Élevé	Élevé

À partir de cette comparaison, la puce d’atomisation piézo-électrique démontre des avantages évidents en termes de précision, de consommation d’énergie et de stabilité opérationnelle. Son mécanisme de formation de gouttelettes basé sur les vibrations garantit une distribution granulométrique constante, cruciale dans les applications médicales et industrielles où la précision du dosage ou l'uniformité du revêtement est requise.

De plus, en raison de l’absence de pièces mécaniques mobiles ou de systèmes de compression d’air, les atomiseurs piézoélectriques fonctionnent silencieusement et présentent une durée de vie plus longue. Leur efficacité dans la conversion de l’énergie électrique en énergie d’atomisation contribue également à réduire les coûts opérationnels, s’alignant ainsi sur les tendances mondiales en faveur de technologies économes en énergie et à faible bruit.

Technologie et principe de fonctionnement

Conception et matériaux des puces

Les performances et la fiabilité d'une puce d'atomisation piézo dépendent fortement de sa conception structurelle et des matériaux utilisés dans sa construction. La puce se compose généralement de trois couches principales : le substrat piézoélectrique, la couche d'électrode et la surface d'atomisation. Chaque couche remplit un objectif spécifique en convertissant l’énergie électrique en mouvement mécanique et en la transmettant efficacement au liquide.

Les matériaux les plus largement utilisés pour le substrat piézoélectrique sont le titanate de zirconate de plomb (PZT) et le quartz. Le PZT offre une efficacité de couplage électromécanique élevée et une forte capacité de déformation, ce qui le rend idéal pour les applications nécessitant un rendement d'atomisation élevé. Le quartz, en revanche, offre une stabilité thermique et une inertie chimique supérieures, adaptées aux processus médicaux ou chimiques impliquant des fluides sensibles.

La couche d'électrode, généralement composée de minces films métalliques tels que l'or ou la platine, assure une répartition uniforme du champ électrique sur la surface. La surface d'atomisation peut comporter des micro-trous ou des motifs de maille qui améliorent l'action capillaire et optimisent génération de microgouttelettes .

Le tableau ci-dessous donne un aperçu des matériaux utilisés dans la conception des puces d'atomisation piézoélectrique et de leurs propriétés.

Matériaux courants utilisés dans les puces d'atomisation piézo-électrique

Type de matériau	Exemple de composition	Propriétés clés	Application typique
Couche piézoélectrique	PZT, Quartz	Constante piézoélectrique élevée, stabilité	Conversion d'énergie
Couche d'électrode	Ou Platine	Conductivité élevée, résistance à la corrosion	Contacteur électrique
Surface d'atomisation	Acier inoxydable, silicium	Durabilité, douceur, compatibilité microfabrication	Interface d'interaction liquide

La sélection et l'intégration minutieuses de ces matériaux déterminent non seulement l'efficacité de l'atomisation mais également la durabilité et la compatibilité de la puce avec différents liquides.

Processus de fabrication

La fabrication d'une puce d'atomisation piézoélectrique implique des techniques de microfabrication de précision pour garantir une uniformité structurelle et des performances constantes. Le processus comprend généralement les étapes clés suivantes :

Préparation du substrat :
La plaquette piézoélectrique de base (PZT ou quartz) est nettoyée et prétraitée pour éliminer les impuretés et obtenir une surface lisse.

Dépôt d'électrode :
Les fines films métalliques sont déposés par pulvérisation cathodique ou par évaporation. Ces couches forment les électrodes supérieures et inférieures qui génèrent les vibrations.

Formation de modèles :
La photolithographie est utilisée pour définir les modèles d'électrodes, garantissant ainsi une répartition précise de la tension à travers la puce.

Gravure et micro-usinage :
Des micro-trous ou canaux sont gravés dans la surface d'atomisation pour faciliter le mouvement du liquide et l'émission de gouttelettes.

Assemblage et encapsulation :
Les couches sont liées ensemble et la puce est encapsulée pour la protection de l'humidité, de la poussière et des dommages mécaniques.

Ce processus combine les principes d’ingénierie de la fabrication électronique et des systèmes microélectromécaniques (MEMS). La précision de la fabrication affecte directement l’uniformité des gouttelettes et la stabilité de la fréquence, toutes deux essentielles à une technologie de nébulisation efficace.

Principe de fonctionnement

Le fonctionnement d'une puce à atomisation piézoélectrique repose sur la déformation dynamique de son matériau piézoélectrique sous un champ électrique alternatif. Lorsqu'une tension est appliquée, le matériau se dilate et se contracte périodiquement, générant des vibrations à des fréquences ultrasonores, comprend généralement entre 100 kHz et plusieurs MHz.

Une couche liquide positionnée sur la surface d'atomisation répond à cette oscillation. Lorsque l’amplitude des vibrations dépasse le seuil de tension superficielle, le film liquide se désintègre en fines gouttelettes, entraînant la génération d’un brouillard atomisé. Le processus peut être décrit en trois étapes principales :

Conversion d'énergie :
L'entrée électrique est transformée en vibration mécanique via l'effet piézoélectrique.

Propagation des vagues :
Les ondes mécaniques se propagent jusqu'à l'interface liquide, formant des ondes capillaires stationnaires.

Éjection de gouttelettes :
À une critique d’amplitude, les ondes de surface se brisent, libérant des gouttelettes uniformes dans le milieu environnant.

La taille de ces gouttelettes peut être contrôlée avec précision en ajustant la fréquence d’excitation et les paramètres physiques de la surface de la puce. Cette contrôlabilité rend les atomiseurs piézoélectriques parfaitement adaptés aux inhalateurs médicaux, aux systèmes de revêtement de précision et aux dispositifs d'humidification compacts.

Grâce à ce mécanisme, la puce d'atomisation piézoélectrique permet une formation de gouttelettes à haute efficacité avec une perte d'énergie minimale et sans besoin de pression d'air externe ou de chauffage, un avantage qui sous-tend son adoption croissante dans de multiples industries.

Paramètres clés et mesures de performance

Taille et distribution des gouttelettes

L’un des indicateurs de performance les plus critiques d’une puce d’atomisation piézoélectrique est la taille et l’uniformité des gouttelettes qu’elle produit. La taille des gouttelettes détermine l'efficacité avec laquelle la substance atomisée interagit avec l'air, les surfaces ou le système respiratoire humain dans les applications médicales. Par exemple, des gouttelettes plus petites augmentent la surface et le taux de diffusion, tandis que les gouttelettes plus grosses permettent un meilleur contrôle des dépôts dans les applications de revêtement ou agricoles.

Le processus de génération de microgouttelettes est principalement influencé par la fréquence d’entraînement, l’amplitude des vibrations, la viscosité du liquide et la tension superficielle. Des fréquences plus élevées produisent généralement des gouttes plus petites, tandis que des amplitudes plus augmentent le taux d'éjection des gouttelettes. La distribution cohérente des gouttelettes est la marque des puces piézoélectriques de haute qualité, garantissant des résultats d'atomisation stables et prévisibles.

Facteurs affectant la taille et l'uniformité des gouttelettes

Paramètre	Influence sur la taille des gouttelettes	Descriptif
Fréquence	Inversion proportionnelle	Fréquence d'élévation → gouttelettes plus petites
Amplitude	Directement proportionnel	Plus grande amplitude → gouttelettes plus grosses
Viscosité	Augmentez la taille des gouttelettes	Les fluides à viscosité élevée résistent à la rupture
Tension superficielle	Augmentez la taille des gouttelettes	Une tension plus forte réduit l’efficacité de l’atomisation

Un contrôle précis de ces facteurs permet aux atomiseurs piézoélectriques de produire des gouttelettes dans la gamme submicronique à des dizaines de microns, adaptés à divers besoins industriels et biomédicaux. La stabilité de la distribution de la taille des gouttelettes est également essentielle pour la reproductibilité, en particulier dans les technologies d'administration d'aérosols pharmaceutiques et de revêtement fin.

Fréquence d'atomisation

La fréquence d'atomisation définit le nombre de vibrations ou d'oscillations qui se produisent par seconde dans le matériau piézoélectrique. Cela influence directement à la fois la taille des gouttelettes et le taux global d’atomisation. Les puces d'atomisation piézo typiques fonctionnent entre 100 kHz et 2 MHz, selon la conception et l'application.

La fréquence de résonance de la puce doit correspondre précisément au signal de commande pour maximiser l'efficacité. Un fonctionnement hors résonance peut entraîner une réduction de la puissance, une formation de gouttelettes instables ou une perte de puissance excessive. Par conséquent, le réglage de la fréquence est un élément clé de l’étalonnage du système.

À des fréquences plus élevées, la taille des gouttelettes diminue en raison d’une propagation plus rapide des ondes de surface et d’une instabilité capillaire accumulée. Cela rend l'atomisation à haute fréquence particulièrement avantageuse dans la technologie de nébulisation, où la production d'un fin brouillard est requise pour la thérapie respiratoire ou la dispersion contrôlée. À l’inverse, des fréquences modérées sont utilisées dans des applications telles que le revêtement et l’humidification, où des gouttelettes légèrement plus grosses sont souhaitées pour améliorer la couverture et la rétention.

La géométrie de conception de la puce, comme son épaisseur, le modèle d'électrode et la structure de la cavité, affecte également sa résonance naturelle, qui détermine la plage de fréquences de fonctionnement. L'optimisation de ces caractéristiques garantit des performances stables et un fonctionnement économe en énergie.

Débit et consommation d'énergie

Le débit d'une puce d'atomisation piézoélectrique définit la quantité de liquide qui peut être atomisée par unité de temps. Cela dépend de la puissance d’entrée, de la surface et de l’amplitude des vibrations. Les puces haute fréquence produisent généralement des gouttelettes plus petites mais des débits plus faibles, tandis que les conceptions à basse fréquence peuvent atteindre un débit plus élevé avec des tailles de gouttelettes légèrement plus grandes.

L'efficacité énergétique est un avantage majeur de l'atomisation piézo par rapport aux systèmes pneumatiques ou à ultrasons. Étant donné que la puce convertit l'énergie électrique directement en mouvement mécanique, sans compression d'air ni chauffage, la consommation d'énergie reste minime, même en fonctionnement continu.

Mesures de performances typiques pour les puces d'atomisation piézo-électrique

Paramètre	Gamme typique	Impact sur les performances
Fréquence de fonctionnement	100 kHz – 2 MHz	Contrôler la taille des gouttelettes
Taille des gouttelettes	1 – 30 µm	Déterminer l’adéquation de l’application
Débit	0,1 – 10 ml/min	Affecte l’efficacité du débit
Consommation d'énergie	<5W	Indique l’efficacité énergétique globale

La génération efficace de microgouttelettes à faible coût énergétique rend l’atomisation piézoélectrique idéale pour les appareils alimentés par batterie ou portables, tels que les inhalateurs, les diffuseurs et les pulvérisateurs portatifs. De plus, la faible génération de chaleur évite d’endommager les matériaux sensibles, préservant ainsi l’intégrité des liquides tels que les produits pharmaceutiques, les parfums ou les solutions biologiques.

Applications des puces d'atomisation piézo

Applications médicales

Dans le domaine médical, la puce d’atomisation piézoélectrique est devenue un élément essentiel de la technologie moderne de nébulisation, transformant la manière dont les aérosols thérapeutiques sont délivrés. Les nébuliseurs pneumatiques traditionnels utilisent de l'air comprimé pour générer du brouillard, produisant souvent des tailles de gouttelettes incohérentes et gaspillant des médicaments. En revanche, les systèmes piézoélectriques produisent des microgouttelettes fines et uniformes en utilisant des vibrations contrôlées, permettant un dépôt plus efficace des médicaments dans les poumons.

Ce contrôle de haute précision permet un dosage optimisé et un minimum de déchets liquides, ce qui est crucial dans le traitement des maladies respiratoires telles que l'asthme ou la maladie pulmonaire obstructive chronique (MPOC). De plus, le fonctionnement silencieux et la faible demande d’énergie des atomiseurs piézoélectriques améliorent le confort et la portabilité du patient, permettant ainsi d’utiliser des inhalateurs compacts alimentés par batterie.

Le tableau ci-dessous résume les principaux avantages de l'atomisation piézoélectrique dans les applications médicales.

Avantages médicaux des puces d'atomisation piézo-électrique

Caractéristique	Descriptif	Avantage
Taille des gouttelettes contrôlées	Génération cohérente de microgouttelettes	Absorption pulmonaire efficace
Fonctionnement Faible Bruit	Pas de mécanisme à air comprimé	Confort d’utilisation amélioré
Conception portative	Compact et léger	Convient pour une utilisation à la maison ou en voyage
Efficacité énergétique	Consommation d'énergie minimale	Durée de vie prolongée de la batterie

Grâce à ces caractéristiques, les puces d'atomisation piézoélectriques sont imposées comme la base des systèmes d'inhalation et de nébulisation de nouvelle génération, offrant à la fois précision et commodité pour le patient.

Applications industrielles

Les processus industriels adoptent de plus en plus de puces d'atomisation piézo pour les tâches de revêtement de précision, de traitement de surface et de dépôt par pulvérisation. Les technologies de pulvérisation traditionnelles, telles que les systèmes pneumatiques ou hydrauliques, sont souvent confrontées à des défis en termes de contrôle des gouttelettes, de pulvérisation excessive et de consommation d'énergie. L'atomisation piézoélectrique offre cependant une uniformité des gouttelettes au niveau micrométrique et des débits réglables, garantissant une épaisseur de couche constante et un gaspillage de matériau minimal.

Les industries employant des revêtements en couches minces, des lubrifiants, des adhésifs ou des matériaux conducteurs peuvent obtenir des améliorations significatives de leurs performances grâce à un contrôle précis de l'atomisation. Étant donné que la génération de microgouttelettes s’effectue par vibration plutôt que par pressurisation, le processus reste propre et réduit le besoin d’entretien complexe des bus.

Utilisations industrielles des puces d'atomisation piézo-électrique

Type de demande	Fonction	Avantage
Revêtement de précision	Dépôt de couche contrôlé	Uniformité élevée et réduction des déchets
Refroidissement et lubrification	Pulvérisation par brouillard localisé	Efficacité et sécurité améliorées
Dépôt d'encre et de film	Livraison contrôlée de gouttelettes	Revêtements lisses et sans défauts

De plus, le fonctionnement à basse température des atomiseurs piézoélectriques les rend compatibles avec les matériaux thermiquement sensibles, ce qui est essentiel dans l'électronique et la fabrication de matériaux avancés.

Electronique grand public

Dans les produits de consommation, la puce d'atomisation piézoélectrique est largement utilisée dans les humidificateurs, les diffuseurs de parfum et les purificateurs d'air. Ces appareils bénéficient de la capacité de la puce à générer une brume homogène sans chauffer, préservant ainsi les propriétés naturelles des huiles essentielles ou des liquides aromatiques.

Comparés aux humidificateurs à ultrasons conventionnels, les atomiseurs piézo consomment moins d'énergie, fonctionnent plus silencieusement et offrent un meilleur contrôle de l'intensité de la brume. Leur structure compacte permet une intégration transparente dans les petits appareils électroménagers, notamment les humidificateurs portables et les diffuseurs pour maison intelligente.

Les consommateurs préfèrent de plus en plus les appareils qui équilibrent performances et durabilité, et l'atomiseur piézoélectrique s'aligne parfaitement sur cette tendance grâce à sa combinaison de faible consommation d'énergie et de longue durée de vie opérationnelle.

Applications en électronique grand public

Type d'appareil	Rôle de la puce d'atomisation piézo-électrique	Avantage clé
Humidificateur	Produit une brume fine et fraîche	Améliorer l'humidité de l'air et le confort
Diffuseur d'arômes	Atomiser les huiles essentielles	Maintenir la pureté du parfum
Purificateur d'air	Délivre des particules de brume actives	Améliorer la qualité de l'air

En offrant une génération de brouillard silencieux et économe en énergie, la technologie d'atomisation piézo améliore l'expérience utilisateur et la longévité de l'appareil, renforçant ainsi sa valeur sur le marché de l'électronique grand public.

Applications agricoles

L'agriculture a également adopté les puces d'atomisation piézoélectrique pour la pulvérisation précise de pesticides, d'engrais et de régulateurs de croissance des plantes. Les systèmes de pulvérisation conventionnels produisent souvent des gouttelettes de taille inégale, entraînant des déchets chimiques et une contamination de l'environnement. Les atomiseurs piézoélectriques, en revanche, permettent une génération contrôlée de microgouttelettes qui garantit une couverture uniforme et une utilisation optimale des produits chimiques agricoles.

Étant donné que ces puces peuvent être intégrées dans des pulvérisateurs compacts alimentés par batterie, elles soutiennent les pratiques agricoles de précision en particulier la consommation de liquide et en minimisant les pertes par dérive. La capacité d'atomiser une large gamme de fluides, y compris les formulations à base d'eau et visqueuses, étend leur utilisation aux serres et aux systèmes d'irrigation automatisés.

Avantages agricoles des puces d'atomisation piézo-électrique

Fonction	Impact	Avantage
Pulvérisation de pesticides	Taille de gouttelette uniforme	Meilleure couverture et réduction des déchets
Dispersion d'engrais	Libération contrôlée	Efficacité nutritionnelle améliorée
Irrigation intelligente	Livraison de brouillard intégré	Croissance améliorée des cultures et économie d’eau

L'atomiseur piézoélectrique contribue ainsi à une agriculture durable en améliorant la précision, en particulier la consommation d'énergie et en soutenant des pratiques agricoles respectueuses de l'environnement.

Avantages de l'atomisation piézo

Haute précision et contrôle

L’avantage le plus important de la puce d’atomisation piézo réside dans sa capacité à produire des gouttelettes très uniformes avec un contrôle précis de leur taille. Cette précision est obtenue grâce à l’excitation électrique directe du matériau piézoélectrique, permettant d’ajuster finement les paramètres de vibration en fonction de la taille de gouttelette souhaitée.

Contrairement aux systèmes mécaniques ou pneumatiques, l'atomisation piézoélectrique offre une réactivité en temps réel. Le diamètre des gouttelettes peut être ajusté en modifiant simplement la fréquence ou la tension de commande, permettant un contrôle personnalisé des microgouttelettes pour des applications spécifiques telles que l'administration d'aérosols médicaux, le micro-revêtement ou la diffusion de parfum.

La cohérence de la distribution des gouttelettes améliore également la répétabilité du processus et la qualité du produit. Dans les contextes pharmaceutiques et industriels, ce niveau de contrôle garantit une utilisation optimale des matériaux, un minimum de déchets et une reproductibilité élevée entre les lots de production.

Comparaison des capacités de contrôle d'atomisation

Type d'atomisation	Précision du contrôle	Vitesse de réponse	Cohérence des gouttelettes
Atomisation piézo	Excellent	Instantané	Uniforme Élevély
Atomisation par ultrasons	Modéré	Carême	Variable
Atomisation pneumatique	Faible	Modéré	Incohérent

Une telle précision renforce l’atomiseur piézoélectrique en tant que technologie privilégiée où la stabilité, la précision et la répétabilité sont essentielles.

Efficacité énergétique

L’efficacité énergétique est un autre point fort des puces à atomisation piézoélectrique. Ces appareils convertissent l'énergie électrique directement en vibrations mécaniques avec une perte thermique minimale, permettant une atomisation à des niveaux de puissance extrêmement faibles. La puissance typique de fonctionnement est inférieure à 5 watts, soit nettement inférieure à celle des systèmes à ultrasons ou pneumatiques.

Cette efficacité réduit non seulement les coûts énergétiques, mais permet également un fonctionnement compact, alimenté par batterie, dans des appareils portables ou portables. De plus, comme le processus d'atomisation ne nécessite aucun chauffage ni pressurisation, les propriétés physiques et chimiques du liquide restent intactes, ce qui rend la technologie adaptée aux formulations biologiques ou chimiques sensibles.

Caractéristiques d'efficacité énergétique

Caractéristique	Descriptif	Avantage
Conversion directe d'énergie	Processus électrique-mécanique	Perte de puissance minimale
Exigence de puissance faible	Fonctionne sous 5W	Compatible avec les systèmes portables
Aucune génération de chaleur	Empêcher la dégradation thermique	Sans danger pour les liquides délicats

Le rapport d’efficacité énergétique/atomisation contribue à la conception de produits durables et s’aligne sur la demande croissante de technologies respectueuses de l’environnement et à faible consommation.

Taille compacte et portabilité

Le potentiel de miniaturisation des puces d’atomisation piézoélectrique les rend idéales pour l’intégration dans des appareils petits et portables. Leur construction à semi-conducteurs absorbe les composants mécaniques, permettant aux concepteurs de produits de réduire la taille du système sans nuire à l'efficacité de la production.

La compacité permet une utilisation généralisée dans l'électronique grand public, les inhalateurs médicaux et les appareils portables, où l'espace et l'efficacité énergétique sont primordiaux. De plus, la capacité de la puce à fonctionner silencieusement améliore l’expérience utilisateur, en particulier dans les applications personnelles et intérieures telles que les humidificateurs d’air et les diffuseurs de parfum.

Cette combinaison de réduction de taille, de fonctionnement silencieux et de performances fiables confère à ce dispositif d'atomisation compact un avantage significatif sur les marchés grand public et professionnel.

Avantages physiques et fonctionnels des puces d'atomisation piézo-électrique

Caractéristique	Descriptif	Avantage de l'application
Structure compacte	Petit facteur de forme et léger	Intégration facile dans les appareils
Fonctionnement silencieux	Bruit de vibration minime	Expérience utilisateur confortable
Conception de puissance fiable	Compatible avec les petites batteries	Capacité de l'appareil portable

Grâce aux progrès continus dans la fabrication de systèmes microélectromécaniques (MEMS), les futures puces piézoélectriques devraient atteindre des empreintes encore plus petites avec une puissance de sortie plus élevée.

Compatibilité des matériaux

Un autre point fort de la puce d'atomisation piézo réside dans sa capacité à atomiser un large éventail de types de liquides, notamment des solutions aqueuses, des solvants organiques, des fluides visqueux et des substances bioactives. Étant donné que l’atomisation est réalisée mécaniquement plutôt que thermiquement ou pneumatiquement, elle maintient l’intégrité des composés volatils et sensibles à la température.

Cette compatibilité étend la portée de l'atomisation piézoélectrique à plusieurs secteurs, des produits pharmaceutiques et cosmétiques à l'agriculture et à la transformation de la chimie fine. Les matériaux de construction non réactifs, tels que l'acier inoxydable et le quartz, assurent une stabilité chimique et une résistance à la corrosion à long terme.

Compatibilité matérielle des puces d'atomisation piézo-électrique

Type de liquide	Faisabilité de l'atomisation	Commune d'application
Solutions à base d'eau	Excellent	Humidificateurs, inhalateurs
Solvants organiques	Élevé	Revêtements industriels
Liquides visqueux	Modéré	Huiles parfumées, lubrifiantes
Fluides bioactifs	Excellent	Appareils médicaux et de laboratoire

Cette polyvalence permet à l'atomiseur piézoélectrique de servir de plate-forme universelle pour divers systèmes de manipulation de liquides, favorisant ainsi l'innovation dans les industries où l'atomisation contrôlée est essentielle.

Défis et limites

Dégradation des matériaux

Malgré sa maturité technologique, la puce d’atomisation piézoélectrique est confrontée à des défis liés à la dégradation des matériaux au fil d’une utilisation à long terme. Une exposition continue aux champs électriques et aux contraintes mécaniques peut progressivement affaiblir le matériau piézoélectrique, en particulier en cas de fonctionnement à haute fréquence ou haute tension. Cela conduit à une réduction de l’amplitude des vibrations et, par conséquent, à une moindre efficacité d’atomisation.

Les facteurs environnementaux tels que l’humidité, les fluctuations de température et la corrosivité des liquides accélèrent également la fatigue des matériaux et l’érosion des électrodes. Dans les environnements médicaux et industriels, où un fonctionnement continu est requis, une telle dégradation peut nuire à la stabilité et à la durée de vie du dispositif.

Pour atténuer ces problèmes, les fabricants utilisent souvent des revêtements protecteurs, des techniques d'encapsulation ou des matériaux piézoélectriques composites offrant une résistance à la fatigue améliorée. Néanmoins, la fiabilité à long terme des atomiseurs piézoélectriques reste un sujet de recherche permanent, en particulier pour les applications nécessitant un fonctionnement constant à haute fréquence.

Parce que ques et effets de la dégradation des matériaux dans les puces d'atomisation piézoélectrique

Parce que	Effet sur les performances	Solution possible
Fatigue électrique	Réponse aux vibrations réduites	Utilisation de composites PZT de haute durabilité
Contrainte thermique	Dérive de fréquence et délaminage	Contrôle de la température et de l'isolement
Corrosion chimique	Érosion des électrodes	Revêtements de protection et d'excellence
Fatigue mécanique	Fissuration structurelle	Conception de substrat renforcé

Comprendre et traiter ces mécanismes de dégradation est essentiel pour prolonger la durée de vie opérationnelle des systèmes d'atomisation piézoélectrique.

Colmatage et encrassement

Une autre limitation critique des puces à atomisation piézoélectrique est le colmatage ou l’encrassement de la surface d’atomisation. Étant donné que la plupart des conceptions reposent sur des trous ou des structures maillées à micro-échelle pour faciliter la génération de microgouttelettes, toute accumulation de résidus solides, d'impuretés ou de liquide séché peut obstruer ces passages, notamment ainsi le débit et altérant l'uniformité des gouttelettes.

Les liquides contenant des sels dissous, des huiles ou des particules sont particulièrement susceptibles de provoquer un blocage de téléphone. Ce problème affecte non seulement les performances d'atomisation, mais peut également entraîner une augmentation de la consommation d'énergie, car le système compense la réduction du débit.

Une maintenance préventive et des solutions de conception intelligentes sont essentielles pour atténuer ce problème. Des techniques telles que les revêtements hydrophobes, les impulsions ultrasoniques autonettoyantes ou le rinçage périodique à haute fréquence sont à l'étude pour maintenir des performances constantes.

Stratégies de prévention du colmatage pour les puces d'atomisation piézo-électrique

Parce que du colmatage	Mesure préventive	Résultat attendu
Accumulation de résidus	Revêtement de surface et filtration	Fréquence de blocage réduite
Film liquide séché	Mode haute fréquence autonettoyant	Dégagement automatique des bus
Contamination par les particules	Préfiltration du liquide d'entrée	Sortie de gouttelettes stable
Résidus de fluides à base d’huile	Nettoyage périodique au solvant	Efficacité d'atomisation restaurée

Le maintien de la propreté de l’interface d’atomisation est donc une exigence opérationnelle clé, en particulier dans les dispositifs médicaux et agricoles où la fiabilité et l’hygiène sont essentielles.

Considérations relatives aux coûts

Bien que la puce d’atomisation piézoélectrique offre des avantages remarquables en termes de performances, le coût reste un facteur important limitant son adoption généralisée sur certains marchés. Le processus de fabrication implique des étapes de haute précision telles que le dépôt de couches minces, le micro-usinage et la photolithographie, qui augmentent toutes la complexité et les coûts de fabrication.

De plus, l'utilisation de matériaux avancés comme les électrodes de platine et la céramique PZT contribue à des coûts de production plus élevés par rapport aux méthodes d'atomisation traditionnelles. Pour les applications industrielles à grande échelle où le coût unitaire est critique, cela peut affecter la faisabilité économique.

Cependant, les innovations en cours dans les systèmes microélectromécaniques (MEMS) et la science des matériaux réduisent progressivement ces coûts. La tendance vers la production de masse, l’amélioration des rendements des plaquettes et la simplification des processus d’assemblage devraient atomiseurs piézoélectriques plus accessible dans les secteurs de la consommation et de l’industrie.

Facteurs coût-performance dans la technologie d’atomisation piézo-électrique

Facteur de coût	Impact sur le prix	Optimisation potentielle
Sélection des matériaux	Élevé pour le PZT et les métaux nobles	Découvrez les céramiques ou les composites à faible coût
Complexité de fabrication	Augmenter le temps de production	Automatisez l’assemblage et les tests
Usinage de précision	Augmenter le coût des outils et de la main d’œuvre	Appliquer des techniques MEMS évolutives
Intégration du système	Nécessité des circuits d’étalonnage et de contrôle	Utiliser des conceptions de pilotes modulaires

Atteindre un équilibre entre coût et performances reste un défi central dans l’augmentation de la production de puces d’atomisation piézoélectrique. À mesure que de nouveaux matériaux et procédés apparaissent, la technologie deviendra probablement plus rentable et largement adoptée.

Innovations récentes et tendances futures

Ingénierie des matériaux avancés

Les progrès récents dans la science des matériaux ont considérablement amélioré les performances et la durabilité de la puce d'atomisation piézoélectrique. Les chercheurs explorent de nouveaux composés piézoélectriques et matériaux nanocomposites pour améliorer l'efficacité de conversion d'énergie, la stabilité de la température et la résistance à la corrosion.

Parmi celles-ci, les céramiques piézoélectriques sans plomb telles que le niobate de potassium et de sodium (KNN) et le titanate de bismuth et de sodium (BNT) ont attiré l'attention en tant qu'alternatives respectueuses de l'environnement au titanate de zirconate de plomb (PZT) conventionnel. Ces matériaux ne sont pas seulement conformes aux réglementations environnementales, mais offrent également une résistance supérieure à la fatigue et des coefficients piézoélectriques stables sous contrainte thermique.

Une autre direction émergente est l'intégration des nanomatériaux, dans laquelle des nanotubes de carbone, des couches de graphène ou des revêtements de nanoargent sont incorporés dans l'électrode ou le substrat. Cette approche hybride améliore la résistance mécanique, la conductivité et l'efficacité énergétique.

Matériaux émergents dans le développement de puces d'atomisation piézo-électrique

Type de matériau	Avantage clé	Avantage de l'application
KNN Céramique	Sans plomb, thermiquement stable	Appareils d'atomisation écologiques
Céramiques à base de BNT	Résistance à la fatigue élevée	Longue durée de vie opérationnelle
Électrodes de graphène	Conductivité supérieure	Consommation d'énergie réduite
Substrats renforcés de CNT	Résistance mécanique améliorée	Durabilité améliorée des vibrations

Ces innovations matérielles sont cruciales pour répondre à la demande croissante de systèmes d’atomisation compacts, efficaces et durables.

Systèmes d'atomisation intelligents et adaptatifs

L'intégration de technologies de contrôle intelligentes a redéfini le fonctionnement des atomiseurs piézoélectriques modernes. Les circuits pilotes et les microcontrôleurs avancés permettent désormais une modulation de fréquence adaptative, un retour de gouttelettes en temps réel et une régulation automatisée du débit.

Dans les systèmes d'atomisation intelligents, des capteurs surveillent en permanence des paramètres tels que la température, l'amplitude des vibrations et la viscosité du liquide. Sur la base de ces données, le système ajuste dynamiquement la fréquence et la tension de commande pour maintenir des performances optimales et une uniformité des gouttelettes.

De telles innovations ont un impact particulièrement important dans des domaines tels que les soins de santé, où le dosage précis des aérosols et le contrôle de la taille des particules sont essentiels. De même, les pulvérisateurs agricoles et les humidificateurs industriels bénéficient d’un ajustement automatique aux différentes conditions de fluide.

Principales caractéristiques des systèmes d'atomisation piézo-électriques intelligents

Caractéristique	Fonction	Impact
Contrôle de fréquence adaptatif	S'ajuste à la viscosité et à la température du fluide	Maintenir la cohérence des gouttelettes
Commentaires basés sur les capteurs	Surveillez les performances d’atomisation	Permet un contrôle en boucle fermée
Connectivité IoT	Commande et diagnostic à distance	Facilite une maintenance intelligente
Algorithme d'optimisation de puissance	Minimiser la consommation d’énergie	Améliorer l’efficacité et la durée de vie

La tendance vers les systèmes d'atomisation compatibles IoT s'accélère, permettant un contrôle basé sur les données et une maintenance prédictive dans divers secteurs.

Miniaturisation et intégration

La miniaturisation est devenue l'une des tendances déterminantes dans l'évolution des puces d'atomisation piézoélectrique. Le développement de Atomiseurs basés sur MEMS (Micro-Electro-Mechanical Systems) permet la production de puces ultra-petites avec des capacités précises de génération de gouttelettes, souvent inférieures à 5 μm de diamètre.

Cette miniaturisation prend en charge l'intégration dans des appareils portables ou portables, tels que des humidificateurs compacts, des nébuliseurs médicaux et des diffuseurs de parfum. De plus, les conceptions intégrées combinant des canaux d'atomisation et de distribution de fluide réduisent la complexité de l'assemblage et améliorent la fiabilité.

Avantages des puces d'atomisation piézo-électriques basées sur MEMS

Caractéristique	Avantage technique	Exemple d'application
Conception ultra-compacte	Peu encombrant, léger	Inhalateurs portables
Consommation d'énergie faible	Optimisé pour une utilisation portable	Appareils fonctionnant sur batterie
Contrôle précis des gouttelettes	Uniformité et répétabilité élevées	Atomisation en laboratoire
Intégration du système	Assemblage et contrôle simplifiés	Diffuseurs intelligents compacts

À mesure que la technologie de fabrication progresse, la frontière entre la microfluidique et l’atomisation continue de s’estomper, ouvrant la voie aux systèmes d’aérosols miniaturisés de nouvelle génération.

Efficacité énergétique et Durabilité

La durabilité devient une priorité centrale dans la conception des systèmes d’atomisation. Les systèmes à ultrasons traditionnels ont souvent un apport énergétique élevé, mais les atomiseurs piézoélectriques économes en énergie sont récemment capables de maintenir un rendement élevé avec une consommation d'énergie nettement inférieure.

Des innovations telles que l'optimisation de la fréquence de résonance, les circuits de commande basse tension et les structures de gestion thermique contribuent à minimiser les pertes d'énergie pendant la conversion. De plus, la tendance vers des matériaux recyclables et des revêtements respectueux de l’environnement reflète le mouvement plus large vers des pratiques de fabrication durables.

Stratégies d'optimisation énergétique dans l'atomisation piézoélectrique

Stratégie	Descriptif	Résultat
Réglage de la fréquence de résonance	Fonctionne à fréquence naturelle pour plus d’efficacité	Perte d'énergie réduite
Conception de circuits à tension faible	Architecture de pilote piézo optimisée	Consommation d'énergie plus faible
Gestion thermique	Empêcher la surchauffe et la dérive	Fonctionnement stable à long terme
Matériaux recyclables	Des choix de conception écologiques	Empreinte environnementale réduite

La combinaison d'une efficacité d'atomisation élevée et d'une conception respectueuse de l'environnement positionne la puce d'atomisation piézoélectrique comme une technologie de pointe dans la prochaine vague de solutions d'aérosols durables.

Conclusion

Contrairement aux atomiseurs ultrasoniques ou pneumatiques traditionnels, les systèmes piézoélectriques reposent sur l'effet piézoélectrique, un phénomène dans lequel une vibration mécanique est générée par l'application d'un champ électrique. Ce procédé permet la production contrôlée de gouttelettes uniformes sans chauffage ni altération chimique du liquide.

Les principaux avantages de cette technologie comprennent un contrôle fin de la taille des gouttelettes, une faible consommation d'énergie, une conception structurelle compacte et une adaptabilité à une large gamme de fluides. La base matérielle, souvent basée sur des céramiques comme le PZT ou des alternatives avancées sans plomb telles que le KNN et le BNT, offre une résistance mécanique et une stabilité opérationnelle. De plus, l'intégration de la fabrication de MEMS et des systèmes de rétroaction intelligents a considérablement élargi le potentiel d'application dans les domaines médical, industriel, agricole et grand public.

Points forts de la technologie des puces d'atomisation piézo-électrique

Caractéristique	Avantage technique	Impact industriel
Génération de gouttelettes de précision	Atomisation uniforme avec un minimum de déchets	Contrôle de processus amélioré
Fonctionnement électrique défectueux	Conversion électrique-mécanique efficace	Coût opérationnel réduit
Conception miniaturisée	Compact, portable et facile à intégrer	Prend en charge les appareils portables et portables
Flexibilité matérielle	Compatible avec divers types de liquides	Applicabilité industrielle plus large
Conformité environnementale	Options sans plomb et recyclables	Conception de produits durables

Ces caractéristiques positionnent collectivement l'atomisation piézoélectrique comme une alternative supérieure aux technologies d'atomisation conventionnelles, tant en termes de performances que de responsabilité environnementale.
