Tout ce que vous devez savoir sur les disques médicaux en céramique piézoélectrique

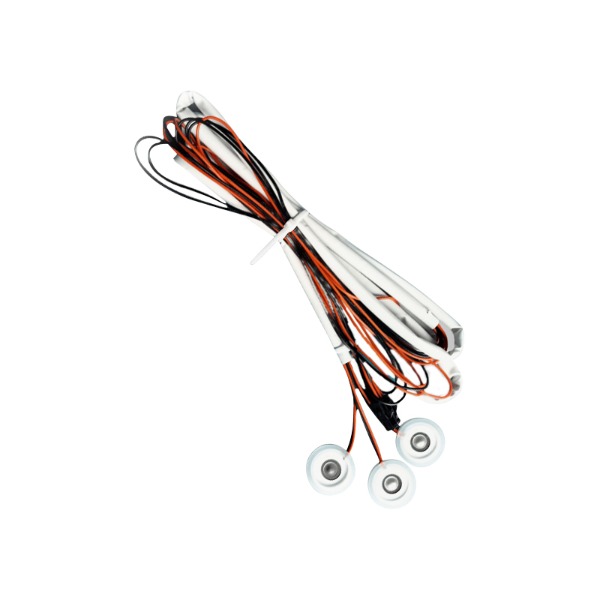

Disque en céramique piézoélectrique médical Les s doivent atteindre un coefficient de couplage électromécanique en mode épaisseur (kt) supérieur à 0,48 et une impédance acoustique inférieure à 35 MRayl pour être adapté à l'imagerie diagnostique ou aux ultrasons thérapeutiques. Sans ces paramètres, le disque ne peut pas produire la résolution requise ou une pénétration sûre des tissus.

Contrairement aux piézocéramiques industrielles ou gret public, les disques de qualité médicale se caractérisent par une perte diélectrique strictement contrôlée (tan δ < 0,02) et une température de Curie supérieure à 300 °C pour garantir la stabilité pendant la stérilisation et un fonctionnement prolongé.

Propriétés des matériaux critiques pour les applications médicales

Les disques céramiques piézoélectriques médicaux sont généralement fabriqués à partir de compositions de titanate de zirconate de plomb modifié (PZT). Le tableau ci-dessous présente les plages de propriétés essentielles pour les utilisations médicales courantes telles que l'imagerie par ultrasons, les HIFU (ultrasons focalisés de haute intensité) et les capteurs de débit.

• Constante de charge piézoélectrique (d33) : 400–600 pC/N – garantit un déplacement suffisant pour une excitation basse tension.
• Permittivité relative (εr) : 1 200-1 800 à 1 kHz – correspond à l'impédance électrique des circuits de commande médicaux.
• Facteur de qualité mécanique (Qm) : 60-150 – équilibre la sensibilité (faible Qm) par rapport à la puissance de sortie (Qm élevée) pour l’imagerie ou la thérapie.
• Densité (ρ) : 7,5 à 7,8 g/cm³ – affecte la correspondance acoustique avec les tissus humains.

Par exemple, un disque utilisé dans une sonde à ultrasons cardiaque nécessite kt > 0,5 and variation d'épaisseur inférieure à ±2 μm sur tout le diamètre du disque pour éviter la distorsion de phase et les artefacts.

Rapport diamètre/épaisseur et sélection de la fréquence de résonance

La fréquence de fonctionnement d'un disque piézoélectrique médical est inversement proportionnelle à son épaisseur. Pour un disque en mode radial standard, la fréquence fondamentale en mode épaisseur f_t (en MHz) ≈ N_t / épaisseur (mm) , où N_t est la constante de fréquence (généralement 1 900–2 100 Hz·m pour les matériaux de type PZT-5A).

Bandes de fréquences médicales courantes et dimensions de disque correspondantes :

• 2 à 5 MHz (imagerie abdominale et obstétricale) : épaisseur 0,4 à 1,0 mm, diamètre généralement 10 à 25 mm.
• 7,5 à 10 MHz (vasculaires et petites pièces) : épaisseur 0,2 à 0,28 mm, diamètre 6 à 12 mm.
• 15-20 MHz (imagerie ophtalmique et cutanée) : épaisseur 0,1–0,13 mm, diamètre 3–6 mm.

Le choix d’un rapport incorrect conduit à des modes parasites. Un disque de qualité médicale devrait supprimer les modes latéraux avec rapport de fréquence radial/épaisseur < 0,7 pour éviter toute interférence avec la résonance de l'épaisseur primaire.

Correspondance acoustique et intégration de la couche de support

Le disque en céramique nue a une impédance acoustique d'environ 34 MRayl, tandis que les tissus mous humains sont d'environ 1,5 MRayl. Sans calques correspondants, plus de 88 % de l’énergie ultrasonore est réfléchie à l'interface disque-tissu, rendant le dispositif inefficace.

Un disque piézoélectrique médical ne s’utilise donc jamais seul. Cela nécessite :

• Un ou deux calques correspondants (chacun avec une impédance intermédiaire, par exemple 9 à 12 MRayl) pour augmenter l'efficacité de la transmission au-dessus de 80 %.
• Une couche de support à haute atténuation (impédance acoustique 15-25 MRayl, atténuation > 20 dB/cm/MHz) pour amortir le rayonnement arrière et raccourcir la durée de l'impulsion.

Par exemple, l'ajout d'une seule couche d'adaptation d'épaisseur λ/4 à la fréquence centrale améliore la bande passante de 45% à 72% , augmentant directement la résolution de l’image.

Poling électrique et stabilité des performances dans des conditions médicales

Les disques en céramique tels que fabriqués ne sont pas encore piézoélectriques tant qu'ils ne sont pas polarisés. Les disques de qualité médicale nécessitent une tension de polarisation de 2 à 4 kV/mm à 100-150°C pendant 15 à 30 minutes pour obtenir l'alignement du domaine. Une polarisation incomplète entraîne une réduction du d33 de plus de 30 % et une réponse en fréquence instable.

Après polarisation, les disques subissent un vieillissement thermique et une stabilisation. Les critères d'acceptation médicale comprennent :

• Dérive de capacité < 3 % après 500 heures à 37°C (température corporelle) et 90% d'humidité.
• Résistance d'isolement > 10 GΩ à 500 V CC pour éviter les courants de fuite dans les sondes en contact avec le patient.
• Pas de dépolarisation en dessous de 200°C pour survivre à la stérilisation à l'oxyde d'éthylène ou en autoclave (121°C).

Perte diélectrique et génération de chaleur dans les disques de thérapie

Pour les applications médicales à ondes continues ou à cycle de service élevé (par exemple, ultrasons de physiothérapie, découpe chirurgicale), le disque doit dissiper la chaleur sans déplacer la résonance. La mesure clé est facteur de perte diélectrique (tan δ) . À 1 MHz et 20 V/mm, les disques de thérapie médicale maintiennent tan δ < 0,015, limitant l'échauffement à < 15°C pour une puissance acoustique de 1 W/cm².

Un disque avec un tan δ de 0,03 (courant dans les disques industriels à faible coût) générerait deux fois plus de chaleur, ce qui entraînerait :

• Dérive de fréquence de 0,5 à 1,2 % par augmentation de 10 °C , provoquant un désaccord de l'électronique de conduite.
• Inadéquation de la dilatation thermique avec les couches de liaison, entraînant un délaminage après < 50 cycles de traitement.

Par conséquent, les disques de thérapie médicale spécifient une vitesse de vibration maximale < 0,5 m/s RMS et incluent des capteurs de température intégrés dans l'ensemble de sonde.

Exigences de biocompatibilité et d'encapsulation

Le disque en céramique brute lui-même n'est pas biocompatible en raison de sa teneur en plomb (le PZT typique contient 60 à 70 % de plomb en poids). Par conséquent, les normes de réglementation médicale (IEC 60601-2-37, directives de la FDA) imposent l'encapsulation. Le disque doit être hermétiquement fermé ou recouvert de parylène-C (épaisseur 5 à 15 μm) ou d'époxy de qualité médicale.

La validation de l'encapsulation comprend :

• Test de cytotoxicité ISO 10993-5 : pas de lyse cellulaire autour du disque encapsulé.
• Analyse du plomb lixiviable : < 0,1 μg/cm²/jour dans un liquide corporel simulé.

Sans encapsulation appropriée, même une défaillance d'un seul disque peut entraîner des coûts de recertification de la sonde dépassant 10 000 $ par incident (dépôt et tests réglementaires).

Tests de performance avant l'intégration médicale

Chaque lot de disques piézoélectriques médicaux doit passer des tests électriques et acoustiques standardisés. Critères d'acceptation/rejet basés sur IEEE 176-1987 et CEI 60483 :

• Ampleur de l'impédance à la résonance : ±10% de la valeur nominale.
• Angle de phase à la résonance : > 85° (mode pur).
• Tolérance de capacité : ±5% à 1 kHz, 25°C.
• Variation d'épaisseur : ≤ ±3 μm sur la surface du disque pour les matrices.

Un disque qui dépasse ces limites peut être directement intégré dans un transducteur à ultrasons médical ou un applicateur thérapeutique sans réglage supplémentaire, économisant ainsi 15 à 20 heures d'étalonnage technique par sonde.
